全自動模切機

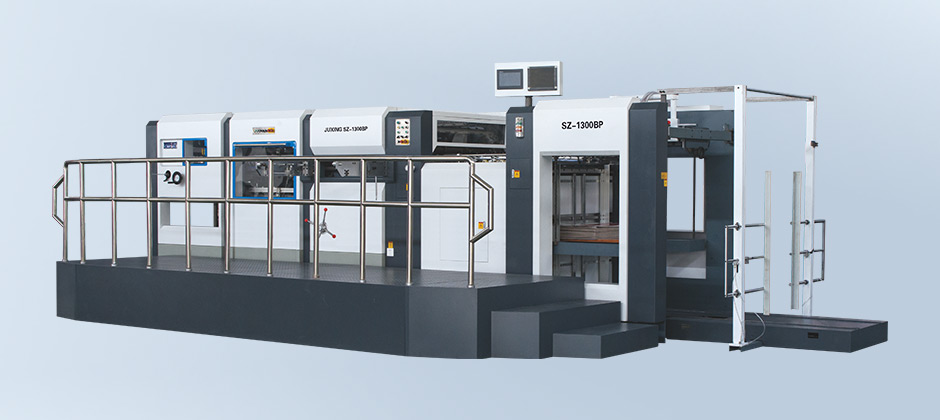

SZ 1200BP/1300BP/1500BP全自動模切機

產品 · 參數

主要技術參數
型號 SZ1200BP
最大輸紙尺寸 （mm） 1200×780
最小輸紙尺寸 （mm） 350×350
最大模切尺寸 （mm） 1180×760
整機重量 （kg） 15000
整機功率 （kw） 23.5
模切速度（p/hr） 0-6000
卡紙模切厚度（g/m2） 250-800①
瓦楞模切厚度（mm） 1-7
模切壓力（T） 300
模切精度（mm） ±0.5①
外形尺寸（mm） 8000×4230×2250
電源 3~380V(50Hz)
型號 SZ1300BP
最大輸紙尺寸 （mm） 1300×960
最小輸紙尺寸 （mm） 400×410
最大模切尺寸 （mm） 1280×940
整機重量 （kg） 17000
整機功率 （kw） 23.5
模切速度（p/hr） 0-6000
卡紙模切厚度（g/m2） 250-800①
瓦楞模切厚度（mm） 1-7
模切壓力（T） 300
模切精度（mm） ±0.5①
外形尺寸（mm） 8750×4530×2245
電源 3~380V(50Hz)
型號 SZ1500BP
最大輸紙尺寸 （mm） 1500×1100
最小輸紙尺寸 （mm） 540×400
最大模切尺寸 （mm） 1480×1080
整機重量 （kg） 20100
整機功率 （kw） 27.5
模切速度（p/hr） 0-5000
卡紙模切厚度（g/m2） 250-800①
瓦楞模切厚度（mm） 1-7
模切壓力（T） 300
模切精度（mm） ±0.5①
外形尺寸（mm） 9400×4795×2245
電源 3~380V(50Hz)

局部 · 說明

  • +排廢部分

    排廢型模切機為選配型結構，本公司任意一款模切機，均可自由添加排廢機構。該排廢機構可清除紙張三邊及里孔。

  • +大轉矩離合器

    離合器采用大轉矩氣動離合器，反應速度快，力矩大，而且日常不用維護，且啟動、急停、點動、動作精準。

  • +電器部

    電器部分采用PLC可編程控制系統，實現從給紙、輸紙至模切、收紙的全程自動控制和檢測。并配有各種安全防護開關在遇任何意外狀況時均可自動停機。

  • +全清部(選配)

    該機構可配合“排廢部分”對紙張進行全清。

  • +主傳動

    本機主傳動采用蝸輪蝸桿及曲軸連桿結構，使傳動平穩，精準。蝸輪材料為蝸輪專用合金銅。蝸桿、曲軸為鉻鋼經淬火處理加工而成，強度高，使用壽命長，能夠承受大的模切壓力。

  • +模切部

    本機模切部根據瓦楞紙箱之特點，經過優化設計，使之更加適合于瓦楞紙箱的模切。中心定位結構及回旋式翻板機構，使換版，修版靈活、方便。本機采用木板釘定位與鎖版卡定位雙重定位方式，即快捷，又牢固。
